一      HZK-900型

HZK-900系列开关柜智能显控装置用于3～35KV户内中置柜、手车柜、固定柜、环网柜等多种开关柜。具有一次模拟图、带电显示、分合闸状态指示、接地开关指示、储能指示、手车位置指示、语音防误提示、柜内温湿度数字显示、母线节点无线测温、RS485远程通讯接口等多项功能。内部元件为优质进口工业级品牌，主控MCU采用arm cortex-M3内核的芯片，具有运行速度快、稳定可靠、长寿命、抗干扰性强等优点，显示部分用优质液晶屏，美观、大方。针对目前市场上很多节点无线测温不稳定，采集数据经常出错或采集不到数据的情况，在软硬件方面都加了深度防误、防失效措施。

1、产品功能及特点

1.1、开关量动态显示：能够进行断路器的状态显示、手车位置显示、隔离刀和接地刀状态显示、储能显示等（可根据用户要求满足各种非常规显示功能）。还可以判断指示开关小车是处于试验位置与工作位置之间还是处于柜体之外。

1.2、防误语音提示：

操作者在断路器合闸位置误将手车推进或拉出，装置提示“请分断路器”；

操作者不在试验位置误合接地开关，装置提示“请分接地开关”；

操作者同时有以上两条误操作，装置提示“请分断路器、请分接地开关”。

1.3、能够分别指示A、B，C三相是否带电，同时提供带电闭锁接点。当带电显示器处于无电状态下，闭锁才可解除。

1.4、可根据用户需要在面板上设有合闸／分闸转换开关、就地／远方转换开关、储能转换和照明开关等。

1.5、对柜内温湿度采用数字显示，直接显示柜内状态

控制方式：可带1—2路加热器，当环境湿度≥90％RH时，启动加热；当≤75％RH时，退出加热；当环境温度≥40℃时，加热器无条件停止工作，防止过热损伤。对于柜内温湿度报警临界值用户也可根据需要自行设定。

1.6、断线和过热报警：任何一路加热器断线或任一路柜内温度超过报警临界值都会在液晶屏对应位置显示报警信息，并有一组无缘接点作为环温过热报警输出。

1.7、母线节点无线测温：采用RF射频技术实时采集母线节点的温度，单机系统最高支持16个温度采集点，整个无线网络最大为4080个温度采集点。任意一点的无线传感器发生故障、温度超限或者电池电量低都会自动在液晶显示设备上提示报警信息，并有一组无缘接点作为母线过热报警输出。温度上限默认50℃，用户可根据需要自行设定。

1.8、通讯功能：RS485接口，MODBus协议方式，通讯波特率最高达9600bps，可与变电站其他设备组成适时的微机防误监控系统。

2、技术参数

工作电源： AC220V，DC110V，DC220V

工作温度：-20℃～+65℃

工作湿度：≤95％RH

控制范围：温度：-40℃～+80℃  湿度：0～99%RH

控制精度：温度：±1℃  湿度：±3%RH

母线节点无线测温范围：-40℃～＋150℃

温度测量精度：±1℃

整机功耗：≤5W

远程通讯：RS485 波特率1200 2400 4800 9600（可现场设置）

数据格式：8个数据位 1个终止位 无奇偶校验

抗电强度：外壳与端子间大于AC2000V

绝缘性能：外壳与端子间大于1000MΩ

抗电磁干扰性能：符合IEC255－22的标准规定

抗震性：10～55～10HZ  2g  1min

二、产品功能介绍

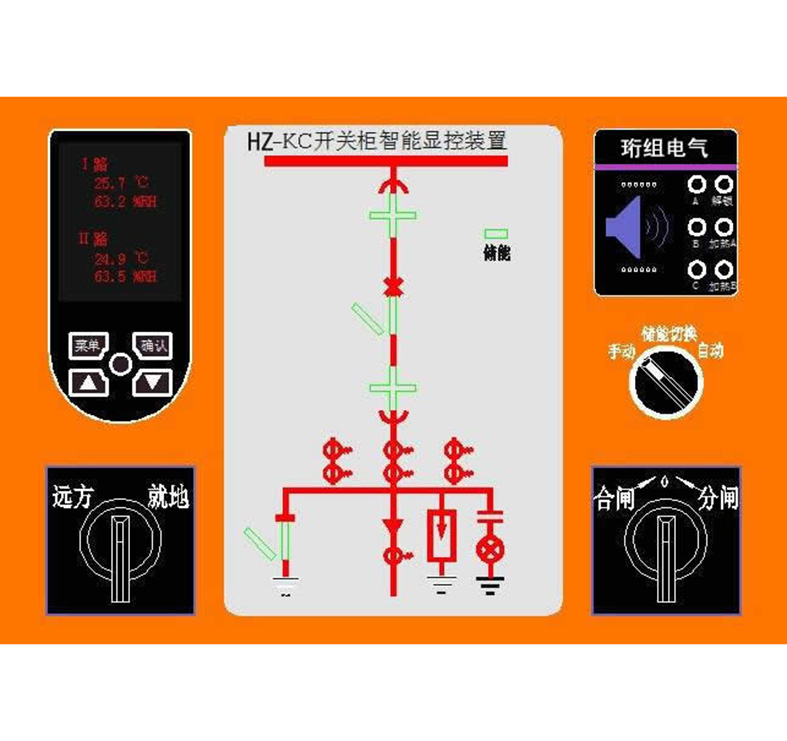

1、 产品面板功能图

01 断路器合闸指示

02 断路器分闸指示

03（1）03（2）试验位置指示

04（1）04（2）工作位置指示

05 接地开关合指示

06 接地开关分指示

07 储能指示

08 带电指示及闭锁

09 语音提示

度显示及控制

11 两路加热器工作指示灯

2、 产品端子接线图

3、模拟显示部分

3.1、断路器状态显示

断路器合闸时，断路器位置红色垂直模拟条发光；

断路器分闸时，断路器位置绿色倾斜模拟条发光。

3.2、手车位置显示

工作位置触点闭合时，红色垂直模拟条发光，显示断路器位于工作位置；

试验位置触点闭合时，绿色水平模拟条发光，显示断路器位于试验位置；

手车移出开关柜时，红色和绿色发光条同时闪烁。

3.3、接地开关位置显示

无源接点输入闭合，红色垂直模拟条发光，显示接地开关合闸；

无源接点输入断开，绿色倾斜模拟条发光，显示接地开关分闸。

3.4、弹簧储能显示

无源触点闭合，红色指示灯发光，显示断路器已储能。

3.5、带电显示及闭锁功能

LED启辉电压（KV）：额定相电压×0.15-0.65

闭锁启控电压（KV）：额定相电压 ×0.65

当三相同时不带电时，解锁灯亮，启动电磁锁动作。

3.6、自动加热除湿控制及温湿度数字显示功能

可带1—2路加热器，当环境湿度≥90％RH时，启动加热；当≤75％RH时，退出加热；当环境温度≥40℃时，加热器无条件停止工作，防止过热损伤；当环境温度≥50℃时，过热报警输出，直至温度降至≤45℃解除报警。对于柜内温湿度报警临界值用户也可根据需要自行设定。

3.7、智能语音防误提示功能

操作者在断路器合闸位置误将手车推进或拉出，装置提示“请分断路器”；

操作者不在试验位置误合接地开关，装置提示“请分接地开关”；

操作者同时有以上两条误操作，装置提示“请分断路器、请分接地开关”。

3.8、分合闸功能

装置面板上设有分闸/合闸转换开关、远方/就地转换开关、储能开关等操作开关，方便用户操作。

3.9、母线节点无线测温功能

可以同时测量3-16点温度采集点，当测量温度大于设定报警值时，输出报警信号(7、8号端子为母线过热报警输出)。

现以6点测温为列说明，其余以此类推：

附图：母线节点无线测温安装说明

1）测温单元结构

触头/电缆搭接头电气接点温度在线检测装置由开关柜智能显控装置、无线接收器、无线传感器(即温度采集模块)组合而成。

2）装配

六个点的无线传感器，分别安装在开关柜的母排上，安装方式为表带式安装，无线接收器固定在柜壁上，传感器与接收器之间尽量不要遮挡。

无线传感器：颜色为红色，为1、2、3、4、5、6………16

无线接收器：颜色为灰白色，连接线长距离在3米内为宜

3.10、温湿度传感器的安装方式：

1）采用固定式安装

2）传感器与装置的连接采用接口插件方式。

三、 安装方式

1、仪器的安装方式：嵌入式

2、仪器的外形及安装尺寸图：

外形尺寸：260 X180X62mm (宽X高X厚)

开孔尺寸：238X172 mm

固定孔位开孔孔径：6mm

机柜固定孔位中心距：250X150 m

四、 操作说明

1、正常显示模式下液晶屏以10S间隔轮流显示环境温湿度数据和母线节点温度数据

1.1、环境温湿度数据显示界面如图1所示(示意图，实际显示效果以实物为准

1.2、母线节点无线温度数据显示界

2、在正常模式下按”菜单”键则进入参数设定界面：

3、各项参数设定界面详述

3.1、若选择”温湿度”设定，界面显示

3.2、若选择”RS485”设定

3.3、若选择”RF温度”设定，界面显示

五、使用及调试方法

1、产品均为嵌入式结构，只需在开关柜面板上按尺寸开好孔，再将其用螺母固定在面板上即可；

2、按端子图接好线并校对正确后，通入电源；

3、将各开关量输入断短接，检查其功能是否正常；

4、温湿度控制功能，用嘴对传感器吹气，至加热指示灯亮，加热输出端导通；

5、带电显示器输入端分别接上高压带电传感器，任一相高压带电时，相应高压带电红色指示灯亮，三相都不带电时，闭锁解除绿色指示灯亮。

6、无线测温部分包含1个接收器和N个点的无线温度传感器

接收器：把接收器固定在柜壁上，类似温湿度传感器的安装，接收器与显控装置采用端子连接(出厂前端子已接好线，用户插上即可)；

传感器：安装之前需先确认电源开关拨到开的位置

备注：其他拨码开关请不要拨动，否则无线通讯不能正常工作！

六、 产品定货须知

用户订货时，请提供相应说明及参数：

1、 提供一次方案图；

2、 产品名称、型号及数量（参照命名方式及意义），特殊功能请注明；

3、 装置输入电源：AC:220V  DC:110V  DC:220V；

4、 温湿度传感器接线长度；

5、 加热器功率及数量（加热器电压均为AC220V）；

6、 无线测温点数；

7、 收货单位、邮编、地址、收货人及联系电话等。
