一、概述

电流互感器（简称CT）在运行中如果二次绕组开路，或一次绕组流过异常电流（如雷电流、谐振过电流、容充电电流、电感启动电流等），将会在二次侧产生数千伏甚至上万伏的电压。这不仅给二次系统的绝缘成危害，还会使互感器过激而烧损，甚至危及运行人员的生命安全。

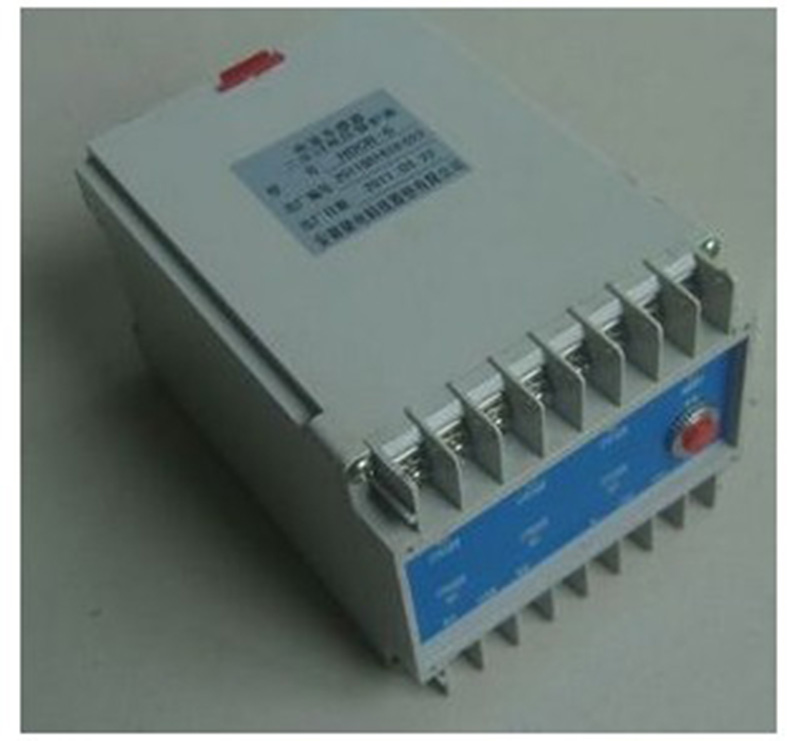

根据电力系统的实际需求，我公司在第一代CT保护器的基础上，开发了具有动作接点输出、自动发光显示自动闭锁差动保护、动作后具有手动、自动复位功能以及多元组合的各种不同功能的CT保护器（简称XM-CTB）。该产品采用全新的自动控制技术和高可靠性元件，使用寿命长，能可靠动作10万次以上，动作速度快、过载能力强、静态泄漏小，可满足各种CT保护的需要。

二、用途

组合式电流互感器二次开路过电压保护器接于CT二次绕组的两端，正常运行时泄漏电流极小，呈现高阻状态当CT二次回路开路或一次绕组出现异常过流时，二次绕组产生的电压远远高于正常运行电压，此时保护器迅速动作而短路，面板上显示故障的部位，并有无源接点信号输出。故障排除后，按手动复位按钮，电路恢复原状态后又重新投入正常运行工作。

三、接线原理

一般情况下，电流互感器均连接在A、B、C三相上，少数连接在两相，个别连接在一相上。绝大多数为星形连接，少数为三角形连接。XM-CTB保护器为二次绕组星形连接，二次绕组A、B、C对应连接在保护器A、B、C接线端子上，A、B、C三相二次中性点（虚地N）连接在保护器的N接线端子上，若只用A、B绕组，C相可以不接线，不会影响保护器的正常工作。

AC220V供电直接接在保护器AC220V端子上，三根报警线一根中点，一根常开，一根常闭，用户根据实际使用对应接线。

四、基本功能

输入阻抗大于100MΩ，接入后不影响任何测量和保护性能；

二次侧保护电压可自己设置，满足不同场合使用；

保护后有故障点位置显示，方便故障排除；

保护后有接点信号输出，便于系统连接使用；

保护后有报警声音提示，及时提醒排除故障；

保护后复位有人工手动按钮复位和故障消失后自动复位两咱方式、方便用户选择；

采用省面积和轨道安装设计，方便安装使用。

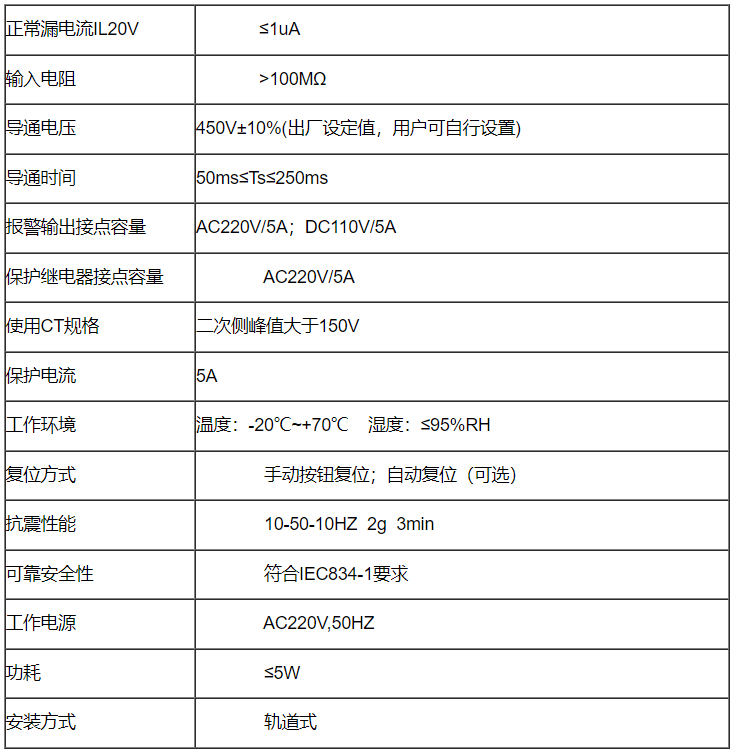

五、系列技术指标

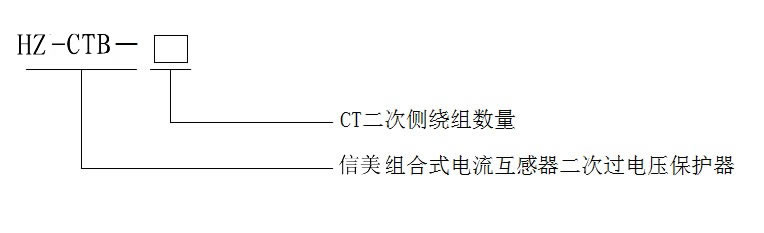

六、型号与规格

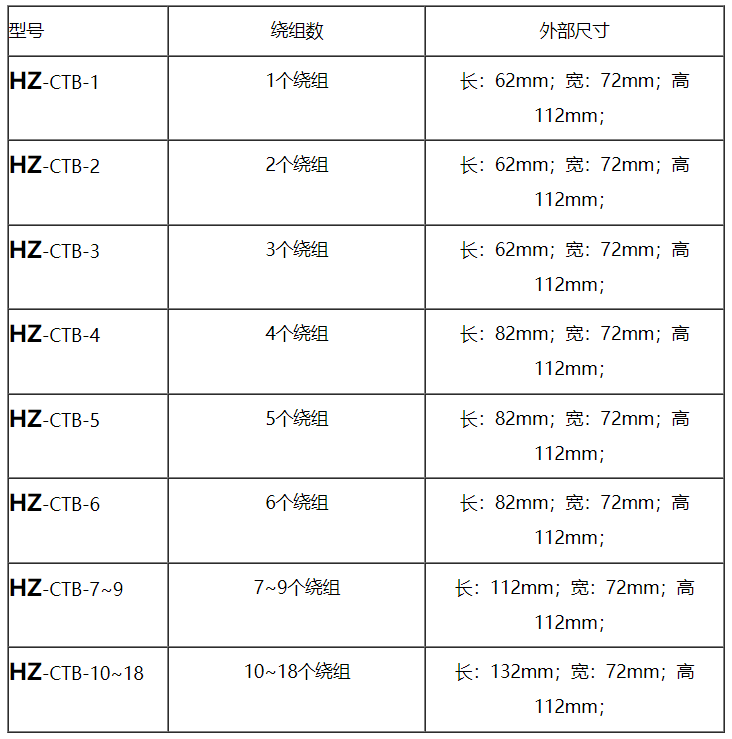

七、产品选型目录

对于保护六绕组以上的保护器性非标产品，可按用户要求订做。

八、安装、现场检测与维护

1、安装

保护器安装点距被保护CT距离应尽量近，便于巡视。

引线较长时尽量采用铠装电缆，以防断线。

2、现场检测

保护装置使用前应进行检测，用万用表电阻档测试A（或B或C）与N端时，其绝缘电阻值应大于几十兆欧。

动作值测试时，首先把调压器调整到OV位置，接通保护器和调压器AC220V电源，保护器工作指示灯亮，慢调高调压器输出电压至保护器动作电压值，将此电压眼间施加于保护器A（或B或C）与N两端，此时保护器应动作，相应的动作指示灯亮，同时用万用表测量保护器输出接点，开接点闭合，闭接点打开，最后按复位按钮，保护器复位后动作指示灯应熄灭，测试回路中应加限流电阻，将输出电流调整在10mA以内。

3、维护

任一型号的HZ-CTB均无需维护。

每月可巡查一次，每三年进行一次检测。
